、有/無功電能計量等電力參數。它集遙測、遙信、遙控、通訊等眾多功能為一體。本產品采用MCU高速微處理器芯片作為核心運算單元，運算速度快，可靠性高，抗干擾能力強；裝置通訊功能強大，具有光電隔離的RS-485通訊接口，支持開放式的通訊協議，便于與其他各種監控單元一起構成高效經濟的監控網絡。

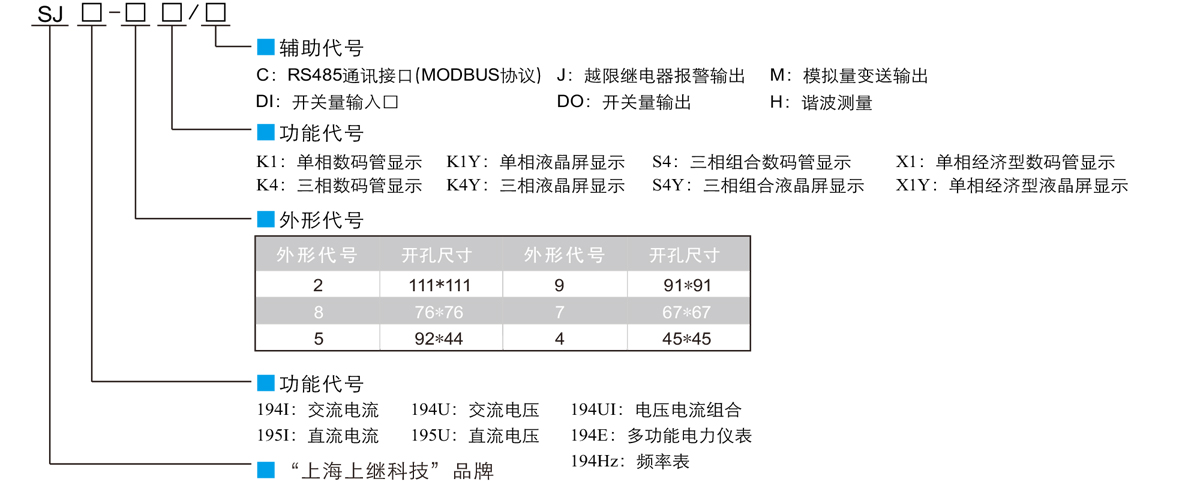

型號定義  :

特點  :



●  單相電壓

●  一排LED數碼顯示

，替代模擬指針表

●  數值更加精準

，操作更加便捷，顯示更加直觀

●  適用于電力電網

，自動化控制系統。主要測量電網中的電壓參量





技術參數  :

精度等級			電壓、電流、功率 、功率因數為0.5級 ，有功電能為1.0級，無功電能為2.0級
顯示方式			LED 、LCD 顯示
輸入信號	接線方式		三相四線制 、三相三線制
	輸入電壓	額定值	AC110V、AC220V 、AC380V（訂貨是需說明）
		過負荷	持續：1.2倍電壓  瞬時：2倍電壓（10秒）
		功耗	<0.5VA（每項）
		阻抗	>600KΩ
	輸入電流	額定值	AC110V 、AC220V、AC380V（訂貨是需說明）
		過負荷	AC110V 、AC220V 、AC380V（訂貨是需說明）
		功耗	<0.4VA(每相)
		阻抗	>20MΩ
	頻率		50/60Hz±10%
諧波測量			電壓、電流總諧波畸變率及2-31次諧波分量
電能計量			四象限有功電能 、無功電能計量
工作電源			AC220V土10% 功耗<5VA(可選AC/DC85-265V開關電源 ，訂貨時說明）
輸出功能選配	通訊接口		1路RS-485接口, MODBUS-RTU協議
	開關量輸入		4路開關量輸入,無源干接點輸入
	開關量輸出		2路遙控輸出,繼電器觸點AC220V 3A
	報警輸出		1路過流、過壓 、久壓報輸出,繼電器觸點AC220V 3A
	模擬量輸出		1路DC4-20mA模擬量輸出
工作條件			環境溫度:-10~55℃,相對濕度≧93%,無腐蝕性氣體場所,海拔高度≦2500m
隔離耐壓			輸入和電源>2kV,輸入和輸出2kV,電源和輸出>1kV
絕緣電阻			≧100MΩ

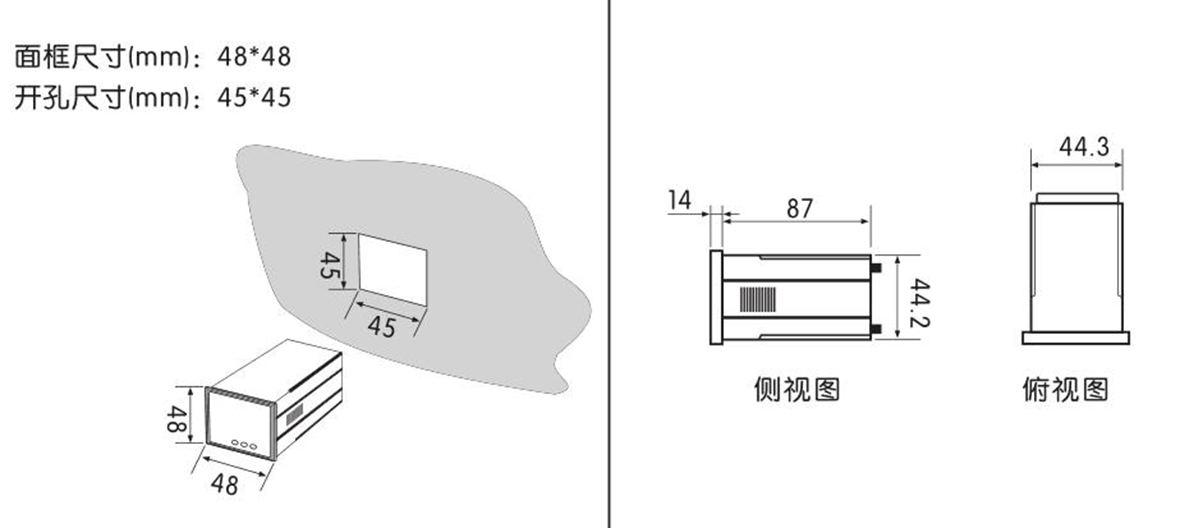

安裝尺寸 :
