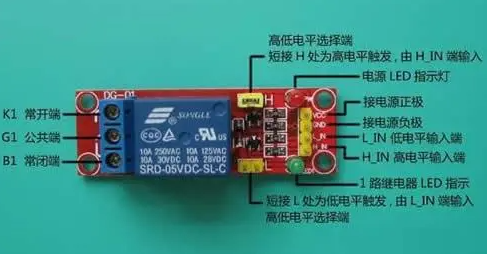

，使兩側的動觸頭支架向上運動，令觸點進行轉換
。線圈斷電后
，在反力彈簧作用下，動鐵心和動觸點支架均恢復原位
。
時間控制
隨工作原理的不同，時間繼電器可分為：電磁式時間繼電器、鐘表式時間繼電器、氣囊式時間繼電器、電子式時間繼電器和數字式時間繼電器。
隨延時方式不同，時間繼電器又分為：通電延時型和斷電延時型兩種。前者在獲得輸入信號后立即開始延時，需待延時完畢，其執行部分才輸出信號以操縱控制電路；當輸入信號消失后，繼電器立即恢復到動作前的狀態。后者恰恰相反，當獲得輸入信號后，執行部分立即有輸出信號；而在輸入信號消失后，繼電器卻需要經過一定的延時，才能恢復到動作前的狀態。
電子式時間繼電器
電子式時間繼電器按構成原理可分為阻容式和數字式兩種。按延時的方式又可分為通電延時型、斷電延時型和帶瞬動觸點的通電延時型等三種。電子式時間繼電器全部電路由延時環節、鑒幅器、輸出電路、電源和指示燈等五部分組成。
電子式時間繼電器產品種類很多，如KT13、KT14、KT15以至KT20系列等等，常用的KT20系列產品采用的電路有單結晶體管的和場效應管的兩類。
KT20系列產品的工作電壓有AC36、110、127
、220、380V（50Hz）及DC24
、48
、110V等。延時范圍分0.1~300s
、0.1~3600s
、0.1~180s等三檔。其最大延時值應小于標稱延時值的110%,最小延時值應小于該等級標稱延時值的10%
。通電延時型的重復工作時間間隔不小于1s;斷電延時型的最小通電時間不大于1s
。重復延時誤差不大于±3%;綜合延時誤差在正常工作條件下連續動作時不大于±10%。產品具有一定的抗干擾能力
。觸頭共兩對，分通電延時或斷電延時2對和通電延時1對及瞬時動作1對等搭配方式
。觸頭工作電壓為AC220
、380V（50Hz）及DC220V,工作電流因有無瞬動觸頭、負載性質
、接通或分?jǐn)?div id="d48novz" class="flower left">
、電壓種類而異，在0.5~7.5A的范圍內
。
熱繼電器
熱繼電器是利用電流通過發熱元件時產生的熱量，使雙金屬片受熱彎曲而推動機構動作的一種電器。它主要用于電動機的過載、斷相及電流不平衡的保護，以及其他電氣設備發熱狀態的控制。
熱繼電器的形式有許多種，其中常用的有：雙金屬片式、熱敏電阻式、易熔合金式三種，最常用的是雙金屬片式熱繼電器。產品主要有JR16及JR20兩個系列。
熱繼電器的熱元件加熱方式有四種：直接加熱式、間接加熱式、復合加熱式和電流互感器加熱式。
直接加熱式是以雙金屬片本身作為加熱元件，讓負載電流通過它，借其自身的電阻損耗產生熱量加熱
，因而具有結構簡單
、體積小
、省材料、發熱時間常數小和反映溫度變化快等特點
，但由于其發熱量受到雙金屬片尺寸的限制
，只適用于容量較小的場合。間接加熱式的熱元件由電阻絲或帶制成
，繞在雙金屬片四周
，并且互相絕緣，故發熱時間常數大
、反映溫度變化較慢
，但熱元件可按發熱需要選擇，因而容量較大
。復合加熱式介于上述兩種加熱方式之間
，熱元件電阻值可通過與雙金屬片串聯或并聯的方式調整，應用較廣泛
。電流互感器加熱方式多用于負載電流大時
，以減小通過熱元件的電流。
熱繼電器的基本性能有：
①安秒特性 即電流-時間特性，它表示熱繼電器的動作時間與通過電流之間的關系
，通常為反時限特性。為了可靠地實現電動機的過載保護
，熱繼電器的安秒特性應低于電動機的允許過載特性
。
②溫度補償 為了減少因環境溫度變化引起的動作誤差，熱繼電器應采取溫度補償措施。
③熱穩定性 即耐受過載電流的能力。對熱元件的熱穩定性要求是：在最大整定電流時，對額定電流為100A及以下的通以10倍最大整定電流
、對整定電流在100A以上的通以8倍最大整定電流后
，熱繼電器應能可靠地動作5次。
④控制觸點的壽命 熱繼電器的常開、常閉觸點在規定的工作電流下，應能操作交流接觸器的線圈線路1000次以上。
⑤復位時間 熱繼電器的自動復位時間應不大于5min,手動復位時間應不大于2min。
⑥電流調節范圍 一般為66%~100%,最大為50%~100%。
選擇應用
選用
時間繼電器的選用
選用時間繼電器時可從下列六個方面來考慮：
①根據控制線路組成的需要，確定使用通電延時型或斷電延時型的繼電器；
②由于時間繼電器動作后的復位時間應比固有動作時間長一些，否則將增大延時誤差甚至不能產生延時，故組成重復延時線路或動作頻繁處，應特別注意
；
③凡對延時要求不高處，宜采用價格較低的電磁阻尼式或氣囊式時間繼電器，反之則采用電動機式或晶體管式時間繼電器
；
④電源電壓波動大處，宜采用氣囊式或電動機式時間繼電器，電源頻率變動大處
，忌用電動機式的產品
；
⑤應注意環境溫度的變化，凡變化大處，不宜采用氣囊式時間繼電器；
⑥對操作頻率亦應注意，若它過高則不僅影響電壽命
，還會導致動作失調。
熱繼電器的選用
選擇熱繼電器時應注意到：
①電動機的型號規格和特性，從原則上來說
，熱繼電器的熱元件額定電流是按電動機額定電流選擇，但對過載能力較差的電動機
，熱元件的額定電流就宜適當小些（為電動機額定電流的60%~80%）；
②根據電動機定子繞組聯結方式確定熱繼電器是否帶斷相運行保護；
③保證熱繼電器在電動機起動過程中不致誤動作；
④若電動機驅動的生產機械不充許停車或停車會造成重大損失，就寧可使電動機過載甚至燒壞，也不宜讓熱繼電器冒然動作
；
⑤在斷續周期工作制時，應特別注意熱繼電器的允許操作頻率。
故障處理
繼電保護是一門應用技術 ，其發展建立在機械、電子
、通信
、計算機等相關基礎技術之上，并與遠動
、監控、變點站自動化等相關專業技術有密切的關聯和相互影響
。近年來
，繼電保護技術發展受變電站自動化技術的影響越來越大。變電站自動化技術發展歷程大體可分為早期的遠動技術，中期的監控技術和近期的變電站自動化技術
。
傷害及設備損壞事故 。
繼電器觸頭嚴重?zé)龘p或熔焊
1、負荷電流過大 ，應查明原因
，采取適當措施，減小負荷電流
。
2、電火花或電弧過大，應采用滅火花電路
。
3、觸點積聚塵垢，應清理觸點接觸面
。
4、觸點燒損過大，接觸面接觸不良
，應修整觸點接觸面或更換觸點
。
5、觸點超程太小，應更換觸點
。
6、觸點接觸壓力太小，應調整觸點彈簧或更換彈簧
。
7、繼電器閉合過程中振動過激或多次發生振動，應查明原因，采取相應措施減少振動或消除振動。
繼電器觸點虛接
1、繼電器線圈的實際電壓過低（低于額定電壓的85%），應檢查電源電壓，控制線路的電源電壓，盡量避免采用24V以下的低電壓，若確有必要采用24V電壓時，可采用并聯型觸點 ，以提高工作的可靠性。
2 、控制線路中某些接點或壓接線接頭處接觸電阻過大
，造成線路壓降過大
，應及時檢查線路連接的接觸情況。
繼電器控制電感性負荷時觸點磨損過快或火花過大
1 、故障原因：由于繼電器觸點動作頻繁
，觸點的壓力又比較小，當分?jǐn)嗳蝿?wù)很重時
，往往會出現觸點磨損過快的問題
。
2、排除方法：
①在觸點兩端并聯阻容吸收裝置 ，用電容器吸收觸點斷開時電感的儲能
，使電弧能量減小并很快熄滅。
②在電感性負荷兩端并聯阻容吸收裝置或續流電阻
