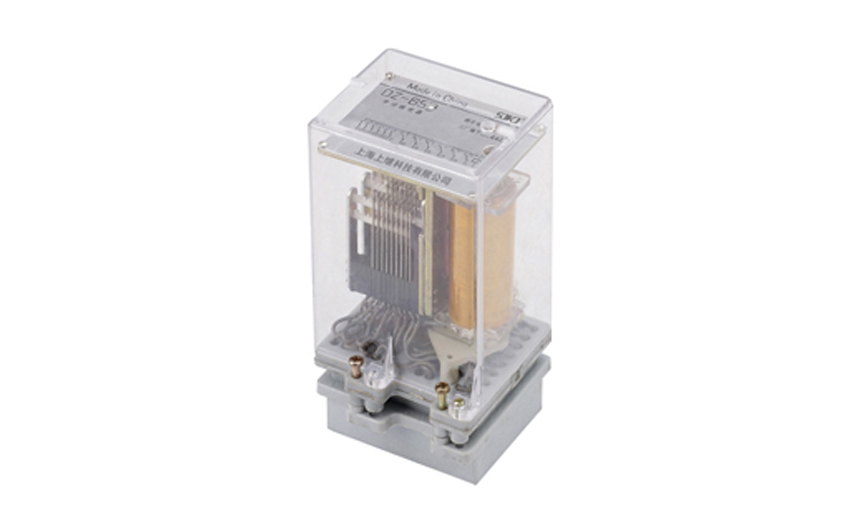

DZ-651中間繼電器

所屬欄目：模數化結構繼電器系列

產品特征：

DZ-651中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制范圍之用。

返回列表頁 下載技術文檔

產品咨詢021-57233089 聯系我們

分享到：

產品介紹資訊問答行業業績

DZ-651中間繼電器用途

DZ-651中間繼電器用于電力系統二次回路及工業自動化控制回路中,作為中間輔助,擴大控制范圍之用

。

DZ-651中間繼電器特點

2.1提供多至15付動合或動斷以及轉換觸點,可筒化繼電保護及自動化控制方案,結構緊法;不必通過兩個或多個繼電器的串聯或并聯來增加觸點數量

。

2.2 通過罩殼上的小孔拔動行鐵可以試驗觸點動作情況。

2.3線圈激勵為直流

DZ-651中間繼電器動作原理

DZ-651中間繼電器為電磁拍合式結構,由電磁系統,接觸系統二部分組成

。當線圈通電時,通過鐵芯產生磁場吸合吸片,由吸片帶動簧片使觸點回路轉換

。觸采用雙觸點接觸 ,具有接觸電阻小,接觸可靠、斷開容量大等優點

。吸片設計時慣量很小,所以該繼電器能耐受一定量的沖擊及振動,并能耐受地震波的沖擊

。繼電器外殼采用引進的Combiflex凸出式模數化插入結構。

DZ-651中間繼電器技術數據

4.1動作電壓:<70%額定電壓

。
