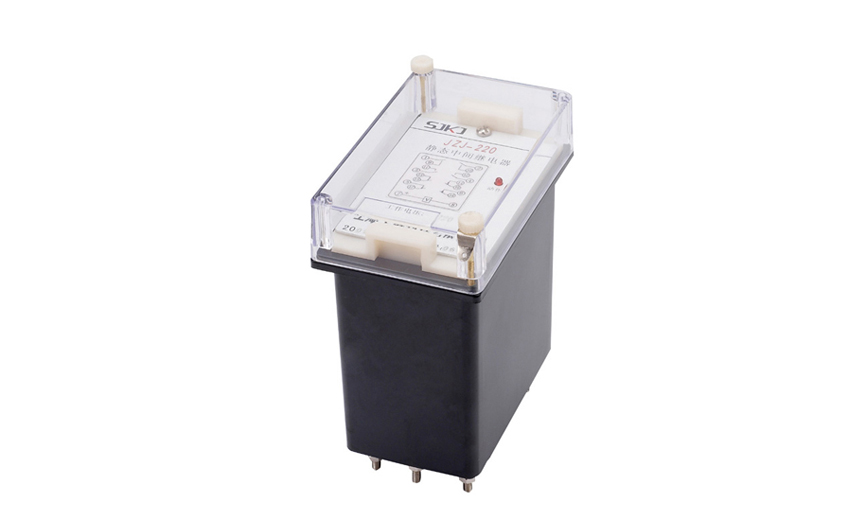

、防塵、不斷線、可靠性高。

2

、動作電壓準確,返回系數高,無抖動,功耗低,多個特點同時動作或返回(可控性100%) 。

3

、繼電器動作后有燈光指示、有電源指示。

4

、繼電器的電氣壽命和機械壽命長。

5

、絕緣耐壓水平高。觸點容量大,觸點接觸電阻小。

6

、抗干流特性好,可使用于強干擾或電源電壓質量很差的場所,

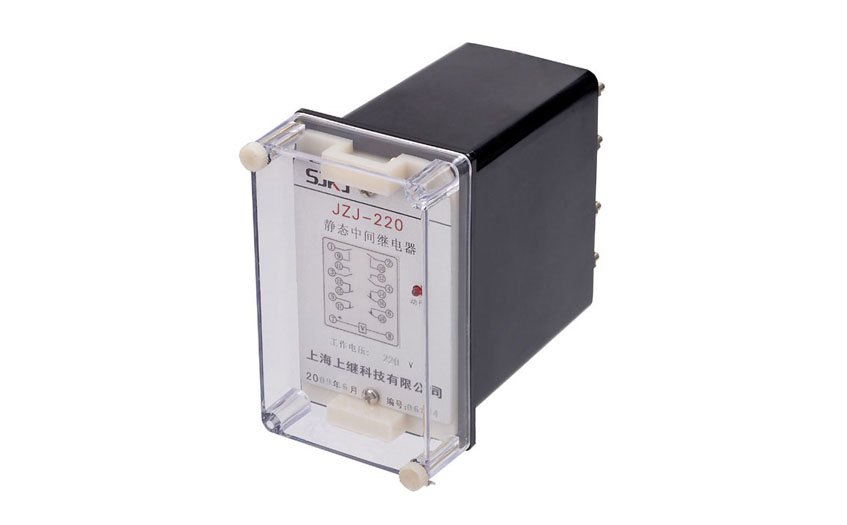

JZY(J)-220靜態中間繼電器技術條件

---

4.1  環境基準條件

環境溫度: 20°C±2°C

相對濕度:45%~74%

大氣壓力:80Kpa~106Kpa



4.2  正常使用條件

環境溫度:-25°C~+40°C

環境相對濕度:不大于90%

大氣壓力:80Kpa~110Kpa



存儲和運輸過程中的極限溫度: -25°C~75°C

使用地點的海拔高度:不高于2500米

使用環境的周圍介質無爆炸危險品;不含有腐蝕性氣體;所含導電塵埃的濃度不應使絕緣水平降低到允許值以下

。

4.3  繼電器額定值  額定電壓值:48V, 110V, 220V, AC, DC, 380VAC。

4.4  觸點容量  在電壓不大于250V,功率因數cosΦ為1.0的交流電路中,可分斷10A

。

直流:普通型:接通DC220V, 10A;斷開DC220V,τ=5mS, 50W負載

。

B型:接通DC220V, 10A;斷開DC250V, τ=5mS, 500W大容量觸點,極限容量為1500W

。

4.5  保持值  0.7 ~ 1.2倍額定電壓   JZ-系列快速中間繼電器動作時間和返回時間不大于15mS

。

4.6  功耗  在額定電壓下不大于6W。

4.7  絕線電阻  用1000V揺表測量各引出端子對外殼鎖緊螺釘之間絕緣電阻不小于10MΩ

。

4.8  絕緣電壓  各引出端子對外殼鎖緊螺釘能承受工頻2000V,同組觸點之間能承受工頻1000V,歷時一份鐘試驗,無擊穿

。

4.9   電壽命  A型: DC250V回路,切斷電流,τ=5mS, 50W, 10?次以上;

B型: DC250V回路,切斷電流τ=5mS, 500W, 10⁴次以上; 1500W, 10³次。

4.10  機械壽命  觸點無負荷300萬次以上

。

JZY(J)-220靜態中間繼電器內部接線圖及外引接線圖

---

JZ-□-1□內部接線圖及外引接線圖(正視圖)

JZ-□-2□□系列內部接線圖及外引接線圖(正視圖)

JZ-□-3□□系列內部接線圖及外引接線圖(正視圖)

JZY(J)-220靜態中間繼電器外形尺寸及開孔尺寸

---

JZ-□-1采用BK-1殼體

，見附圖5。

JZ-□-2采用JK-1殼體，見附圖2

。

JZ-□-3采用CJ-1殼體,

，見附圖3。

JZ-□-4采用SJ-4殼體
