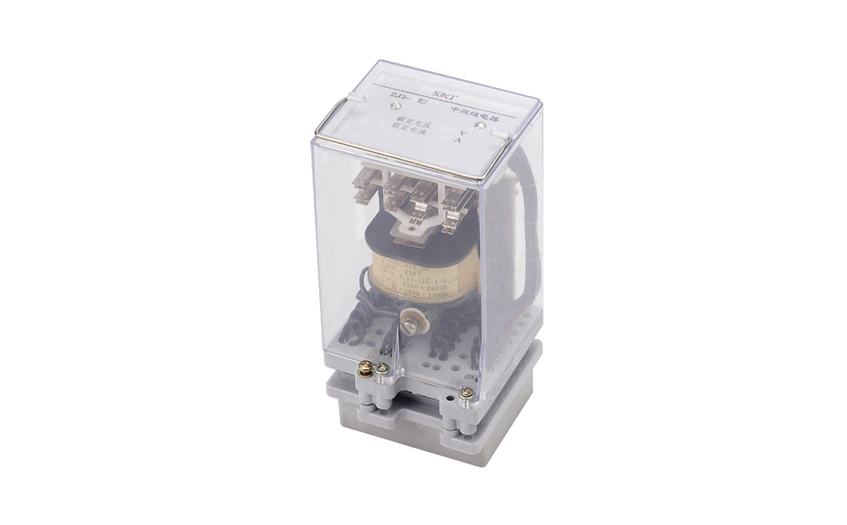

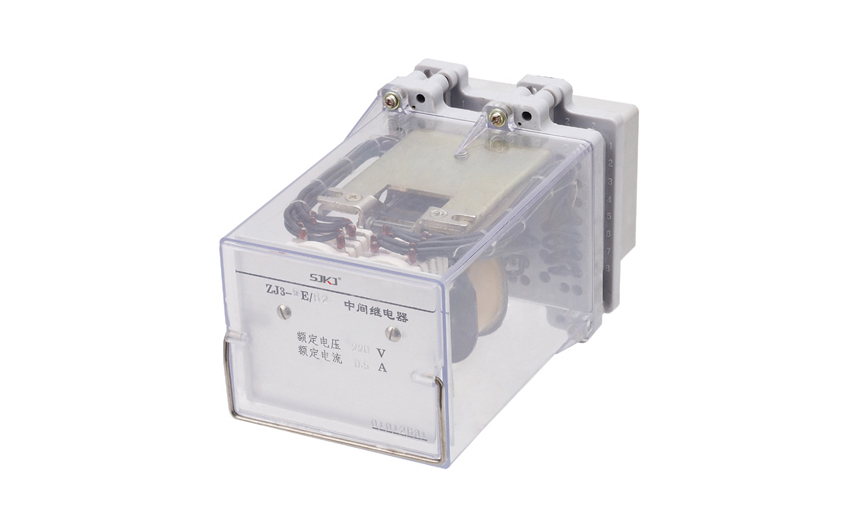

ZJ3-2E/80快速中間繼電器應用范圍

---

ZJ3-2E/80快速中間繼電器用于電力系統二次回路繼電保護和自動控制線路中,用來增加保護和控制回路的觸點數量和觸點容量

。

ZJ3-2E/80快速中間繼電器主要技術數據

---

●額定工作電壓：220V

、110V、48V、24V。

●額定工作電流：0.25A、0.5A

、lA、2A、4A。

●額定保持電流：0.25A、0.5A

、IA、2A、4A。

●接點形式：8動合

；4動合4動斷；6動合2動斷。

●動作值：電壓型繼電器的動作電壓為50～70％的額定電壓值

；電流型繼電器的動作電流不大于80％額定電流。

●保持值：電流保持時不大于80％額定保持值

；電壓保持繞組的繼電器，保持電壓不大于70％額定保持值。

●返回值：不小于額定值的5％

。

●動作時間：不大于7ms

。

●功率消耗：不大于8W。

●觸點容量：在電壓不超過250V

，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W
