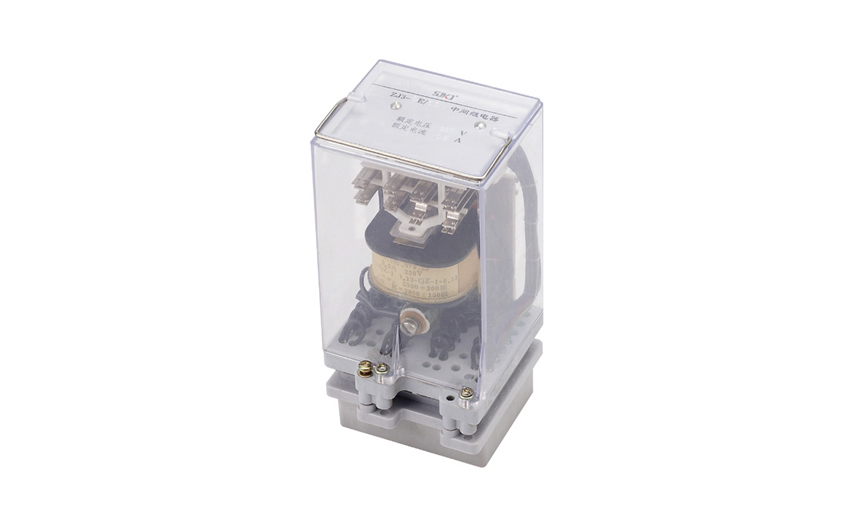

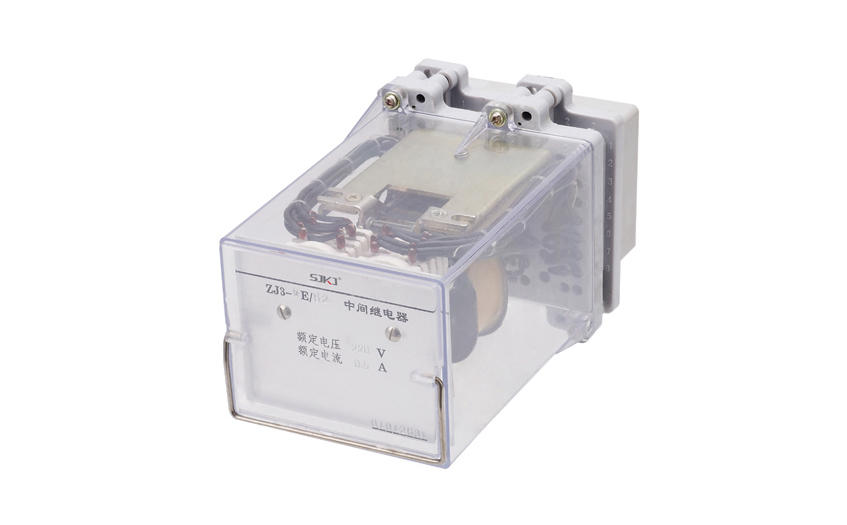

ZJ3-3E/62快速中間繼電器主要技術數據

---

●額定工作電壓：220V、110V、48V

、24V。

●額定工作電流：0.25A、0.5A

、lA、2A、4A。

●額定保持電流：0.25A、0.5A

、IA、2A、4A。

●接點形式：8動合；4動合4動斷

；6動合2動斷。

●動作值：電壓型繼電器的動作電壓為50～70％的額定電壓值；電流型繼電器的動作電流不大于80％額定電流

。

●保持值：電流保持時不大于80％額定保持值

；電壓保持繞組的繼電器，保持電壓不大于70％額定保持值。

●返回值：不小于額定值的5％

。

●動作時間：不大于7ms。

●功率消耗：不大于8W

。

●觸點容量：在電壓不超過250V

，電流不超過5A，時間常數為5±0.75ms的直流有感負荷電路中，產品輸出觸點的斷開容量為50W。輸出觸點在上述規定的負荷條件下，產品能可靠動作及返回5×10⁴次。輸出觸點長期允許接通電流為5A。

●介質強度：產品各導電端子連在一起，對外露的非帶電金屬部分或外殼之間
